Для возведения кирпичных стен используются цементно-глиняные, цементно-известковые или цементные растворы. Их состав следует, подбирать, исходя из вида конструкций и условий их эксплуатации. Растворы состоят главным образом из вяжущих и заполнителей. Различают тощие, нормальные и жирные растворы. В тощем растворе много заполнителя, его трудно использовать, и он не отличается прочностью. В нормальном растворе пропорция вяжущего и заполнителя соответствует норме, а в жирном характеризуется избытком вяжущего, поэтому такой раствор быстро растрескивается.
По количеству вяжущих растворы могут быть простыми и сложными. В простых растворах, например в цементном и известковом, присутствует один вяжущий компонент (цемент, известь). В сложных растворах применяется смесь вяжущих веществ, например цемента с известью, цемента с глиной и известью и т. д. Использование нескольких вяжущих компонентов меняет структуру и свойства раствора. Например, добавка глины улучшает зерновой состав раствора, повышает его водоудерживающую способность. Растворы, в состав которых входит глина, отличаются большей прочностью и имеют высокую плотность. При определении качества раствора основополагающими являются такие характеристики, как прочность и подвижность.
Прочность готового раствора определяется его способностью выдерживать определенную нагрузку на сжатие На прочность раствора влияют активность вяжущего, длительность его твердения и водоцементное соотношение. Эти характеристики определяют марку раствора, которая устанавливается по пределу прочности на сжатие после 28 суток твердения при температуре 5-25 °С. Чаще всего в строительстве используются растворы марки 15, 50, 75, 100 и 150.
Подвижностью раствора называется его способность растекаться по основанию под собственным весом. Подвижность раствора зависит от количественного соотношения компонентов, входящих в его состав, и их свойств. В зависимости от цели применения раствора его подвижность может колебаться в пределах от 4 до 15. Измеряется подвижность глубиной погружения эталонного конуса массой 300 г. с углом в вершине 30° и высотой 15 см.
Чем глубже конус проникает в раствор, тем больше его подвижность. Для возведения кирпичных стен подвижность раствора должна быть в пределах 9-13 для полнотелого кирпича и 7-8 для пустотелого. Подвижность влияет на способность раствора ложится ровным слоем на основание без дополнительного уплотнения. На эту качественную характеристику раствора оказывает влияние и его способность удерживать влагу при укладке на пористое основание. Способность удерживать воду зависит в основном от вида и количества вяжущих, процентного соотношения высокодисперсных добавок и других активных веществ. Подвижность растворов рекомендуется повышать за счет введения пластифицирующих добавок. При кладке в жаркую погоду из сухого кирпича конус должен погружаться на 12-14 см.
При выборе того или иного вяжущего компонента необходимо учитывать требования, предъявляемые к раствору, температурно-влажностной режим и другие условия эксплуатации.
Приготовление цементного раствора
Для того чтобы приготовить цементный раствор, необходимо его компоненты просеять через сито с ячейками 5x5 мм, а затем отмерить определенными дозами согласно рекомендованному составу. Растворы следует завозить на строительную площадку в готовом виде но при небольших объемах работ можно затворить их непосредственно на месте стройки. Такие растворы продаются в виде готовой смеси в необходимом соотношении. Для их приготовления нужно лишь добавить воду, количество которой обычно указывается в прилагаемой инструкции.

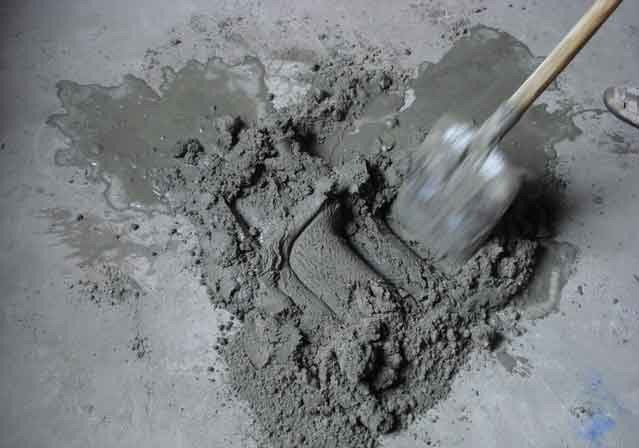

Раствор нужно готовить очень тщательно. Плохо перемешанный раствор имеет неоднородную структуру, в результате чего может начаться разрушение конструкций. Необходимо точно соблюдать дозирование всех компонентов раствора. Цементный раствор готовится следующим образом: сначала нужно приготовить сухую смесь, затем затворить ее водой и перемешать. Цементный раствор можно использовать в течение 1-1,5 часов. Воду следует тщательно дозировать. Избыток воды сделает раствор жидким, а он после высыхания становится непрочным.
Цементно-известковый раствор следует готовить в пропорциях. Цементно-известковые растворы чаще всего используются для внутренней кладки. Готовить их нужно в следующей последовательности. Известковое тесто развести до густоты молока и процедить сквозь чистое сито. Из цемента и песка приготовить сухую смесь, затворить ее известковым молоком и тщательно перемешать до образования однородной массы. 8 результате добавления известкового молока повышается пластичность раствора, и он становится более «теплым».
Чтобы получить глиняно-известковый раствор, необходимо глину и известь смешать, а затем залить водой. Подготовленной смесью затворить песок в необходимой пропорции. Такой раствор можно использовать летом для надземной кладки в сухом климате при нормальной влажности воздуха помещений.
